電弧爐變壓器概述
煉鋼電弧爐變壓器是根據電爐煉鋼生產對電源的特殊要求而設計制造的專用變壓器。
電弧爐變壓器用途
用于冶煉優質鋼和合金鋼，硅酸鋁耐火纖維。
電弧爐變壓器結構特征
電弧爐變壓器具有普通變壓器的特性外，還要滿足煉鋼工藝特殊要求，有一定超載能力和抗短路機械強度。電弧爐變壓器的調節方式分為有載調壓和無勵磁調壓兩種。有載調壓的電弧爐變壓器不帶串聯電抗器。 無勵磁調壓的電弧爐變壓器的結構形式分為帶串聯電抗器的和不帶串聯電抗器兩種。這兩種結構均能在高 二次電壓下改變阻抗，前者靠串聯電抗器的投入和切除來改變阻抗，而后者則是靠改變電弧爐變壓器自身高 壓繞組聯結方式來改變阻抗。

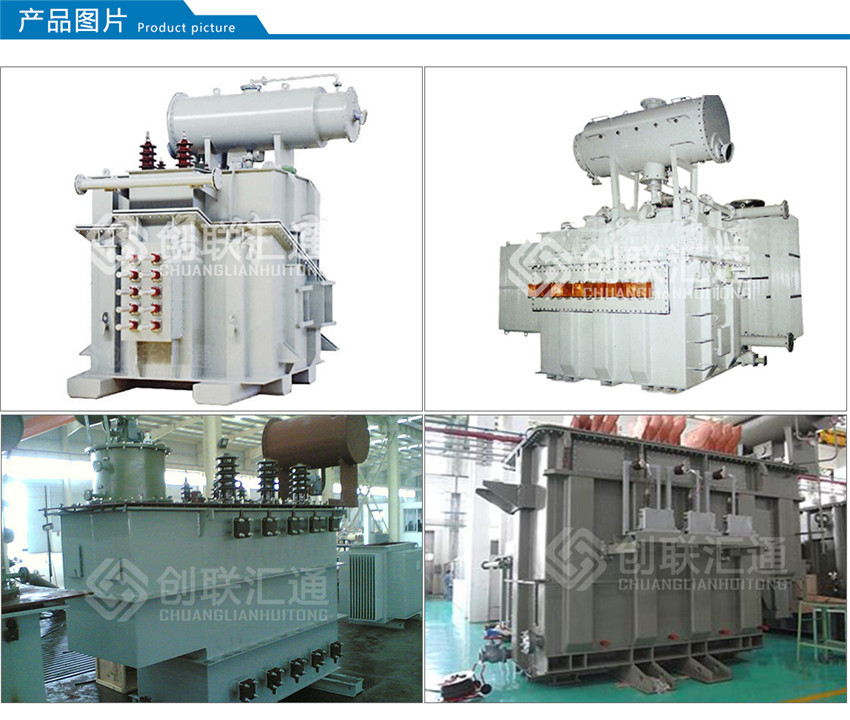

產品圖片
產品參數
型 號
|
額定容量 (KVA)
|
額定電壓
|
聯結組標號
|
一次(KV)
|
二次(V)
|
HSK-260/0.5
|
260
|
0.4
|
95-110
|
Yd11
|
HSK-280/0.5
|
280
|
0.4
|
95-110
|
Yd11
|
HSK-300/0.5
|
300
|
0.4
|
95-110
|
Yd11
|
HSK-315/0.5
|
315
|
0.4
|
95-110
|
Yd11
|
HSK-360/0.5
|
360
|
0.4
|
110
|
Yd11
|
HSK-400/0.5
|
400
|
0.4
|
95-190
|
Yd11
|
HSK-400/6
|
400
|
6
|
105-90-90-75- 60.6-52-52-43.3
|
D-Yd0-71
|
HSK-630/10
|
630
|
10
|
180
|
Yyn0
|
HSZ-800/10
|
800
|
10
|
200-100
|
Yyn0
|
HSK-800/10
|
800
|
10
|
200-170- 115-98
|
D-Yd0-11
|
HSK-1000/10
|
1000
|
10
|
200-200-170- 115-115-98
|
D-Yd0-11
|
HSK-1250/10
|
1250
|
10
|
210-180-180 121-104-104
|
D-Yd0-11
|
HSSP-1400/10
|
1400
|
10
|
220-220-190- 127-127-110
|
D-Yd0-11
|
HSK-1600/10
|
1600
|
10
|
210-210-180- 121-121-104
|
D-Yd0-11
|
HSSPK-1800/35
|
1800
|
35
|
222-206-190- 174-158-128
|
Yd11
|
HSZ-2000/6.3
|
2000
|
6.3
|
240-220-180- 160-140-120
|
Y00Dd0
|
HS-2200/10
|
2200
|
10
|
222-220- 190-127-110
|
D-Yd0-11
|
HS-2500/10
|
2500
|
10
|
240-240-210- 170-138-121
|
D-Yd0-11
|
HSK-3150/10
|
3150
|
10
|
220-220-170- 121-121-98
|
D-Yd0-11
|
HSSPK-4000/10
|
4000
|
10
|
240-240- 210-138-121
|
D-Yd0-11
|
HSSPK-4000/35
|
4000
|
35
|
24b2d0-210- 138-138-127
|
D-Yd0-11
|
HSSPK-5500/6
|
5500
|
6
|
260-139 6級
|
D-Yd0-11
|
HSSPK-5500/10
|
5500
|
10
|
260-245-232.5-210- 150-141.5-134-121
|
D-Yd0-11
|
HSSPK-5500/10
|
5500
|
10
|
263-247.5-235-211- 152-143-136-122
|
D-Yd0-11
|
HSSPK-5500/35
|
5500
|
35
|
260.245.232.5.210- 50-141.5-134-121
|
D-Yd0-11
|
HSSPK-6300/10
|
6300
|
10
|
260-260-240-139-150
|
D-Yd0-11
|
HSSPK-6300/10
|
6300
|
10
|
260-150 8級
|
D-Yd0-11
|
HSSPK-6300/35
|
6300
|
35
|
260-139 5級
|
D-Yd0-11
|
HSSPK-6300/35
|
6300
|
35
|
260-260-240- 210-150-139-121
|
D-Yd0-11
|
HSSPK-8000/10
|
8000
|
10
|
285-121 7級
|
D-Yd0-11
|
HSSP-8000/10
|
8000
|
10
|
280-260-230- 133-150-162
|
D-Yd0-11
|
HSSPZ-8000/35
|
8000
|
35
|
270-139 9級
|
Yd11
|
HSSP-9000/10
|
9000
|
10
|
280-260-220- 160-150-127
|
D-Yd0-11
|
HSSP-9000/35
|
9000
|
35
|
320-256-233- 185-148-135
|
D-Yd0-11
|
HSSPZ-10000/35
|
10000
|
35
|
300-140 19級
|
Yd11
|
HSSPZ-10000/35
|
10000
|
35
|
3300-280-140 9級
|
Yd11
|
HSSPZ-12500/35
|
12500
|
35
|
340-150 19級
|
Yd11
|
HSSP-12500/35
|
12500
|
35
|
365-230 9級
|
Yd11
|
HSSP-12500/35
|
12500
|
35
|
350-297-137 13級
|
Yd11
|
HSSPZ-12500/35
|
12500
|
35
|
350-210 9級
|
Yd11
|
HSSPZ-15000/35
|
15000
|
35
|
390-150 9級
|
Yd11
|
HSSPZ-16000/35
|
16000
|
35
|
360-140 19級
|
Yd11
|
HSSPZ-18000/35
|
18000
|
35
|
400-320-220 13級
|
Yd11
|
HSSPZ-20000/35
|
20000
|
35
|
392-158 19級
|
Yd11
|
HSSPZ-24000/35
|
24000
|
35
|
550-410-298 19級
|
Dd0
|
HSSPZ-25000/35
|
25000
|
35
|
436-184 19級
|
Yd11
|
HSSPZ-25000/35
|
25000
|
35
|
610-524-350 13級
|
Yd11
|
HSSPZ-25000/35
|
25000
|
35
|
570-430-350 13級
|
Yd11
|
HSSPZ-28000/35
|
28000
|
35
|
460-240 13級
|
Yd11
|
HSSP-30000/35
|
30000
|
35
|
710-620-350 13級
|
Yd11
|
HSSPZ-31500/35
|
31500
|
35
|
489-201 19級
|
Dd0
|
HSSPZ-32000/35
|
32000
|
35
|
650-500-350 13級
|
Yd11
|
HSSPZ-35000/35
|
35000
|
35
|
670-520-320 15級
|
Yd11
|
HSSPZ-40000/35
|
40000
|
35
|
610-510-350 13級
|
Dd0
|
HSSPZ-40000/35
|
40000
|
35
|
547-223 19級
|
Dd0
|
HSSPZ-45000/35
|
45000
|
35
|
750-650-450 19級
|
Yd11
|
以上信息僅供參考，產品規格和參數等信息隨設計圖紙變更等因素而調整，恕不另行通知，請即時咨詢獲取。
