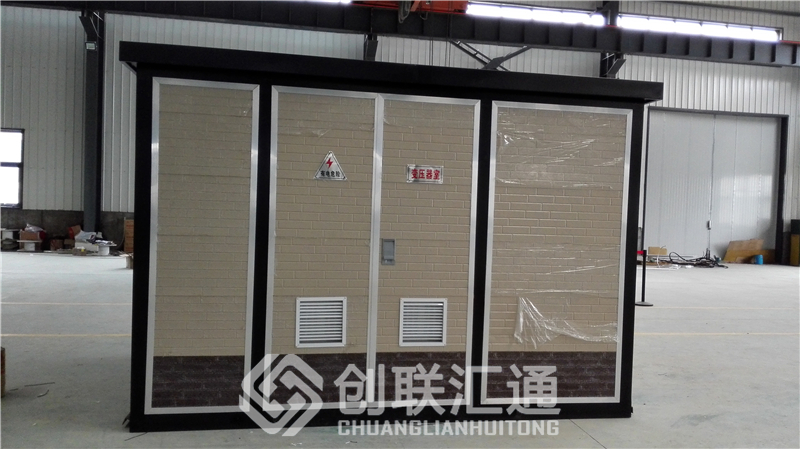

歐式箱變相關的參數名稱含義

    給大家介紹幾個歐式箱變幾個比較重要的參數名稱含義

    額定容量：廠家規定的使用條件下，在額定電壓、電流連續運行時所輸送的容量。
    額定電壓：指變壓器長期運行時，所能承受的工作電壓（指中間分接頭）
    額定電流：額定電流：指在變壓器額定容量下，允許長期通過的電流。
    容量比：變壓器各側的額定容量之間的比值。如某變壓器容量為31500千伏安，其容量比為100%、100%、67%，即變壓器的一次容量、二次容量、三次容量分別為31500、31500、21000千伏安，運行中注意按各側所規定的容量監視負荷。
    電壓比（變比）：指變壓器各側之間的電壓比。
    銅損（短路損耗）：指較好、二次電流流過改線圈電阻所消耗的能量之和。由于線圈多為銅導線，故簡稱銅損。銅損與一、二次電流的平方成正比，銘牌上所標的千瓦數系指線圈在75℃時通過額定電流的銅損。
    鐵損：指變壓器在額定電壓下，（二次開路），在鐵芯中消耗的功率。其中包括激磁損耗和渦流損耗。
    百分阻抗（短路電壓%）：指指變壓器二次短路，一次施加電壓，并慢慢使電壓加大，當二次產生的短路電流等于額定電流時，一次所施加的電壓叫短路電壓，銘牌上用的是百分?jǐn)?shù)來表示，
    即：（短路電壓%）＝短路電壓/額定電壓×100%
    空載電流：指變壓器在額定電壓下空載（二次開路）運行時，一次線圈中通過的電流。一般以額定電流的百分?jǐn)?shù)表示。即Ⅰo%＝Ⅰo/Ⅰe×100%
