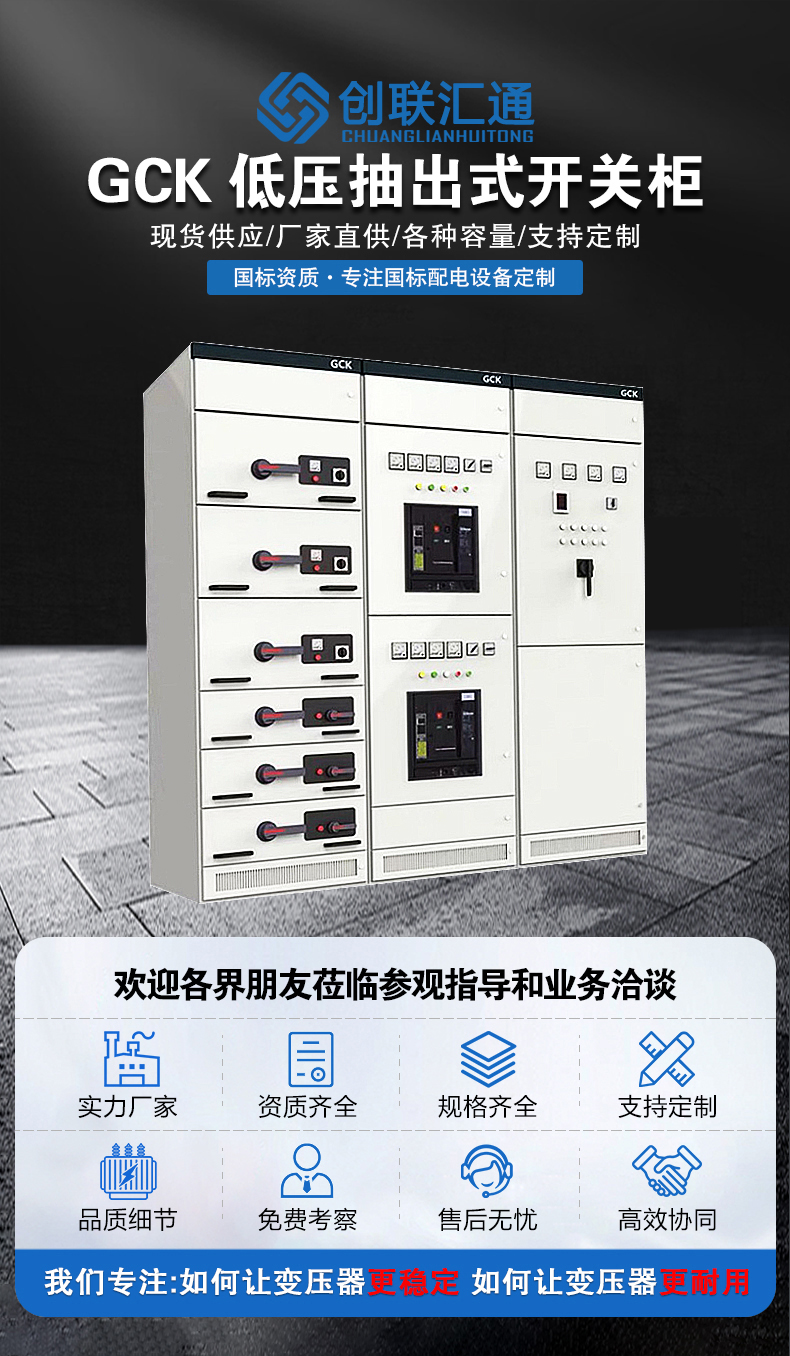

gck型抽屜式低壓開關柜 gck低壓成套配電柜

　　gck低壓成套配電柜結構有下列特點

　　1、柜架

　　柜架采用c型材組裝而成，柜架零件及專用配套零件由本公司配套供貨，保證柜體的精度和質量

　　A、零部件的成型尺寸、開孔尺寸、設備間隔均實行模數化(模數E=20m，下同)

　　B、內部結構件采用鍍鋅處理

　　C、柜體頂蓋為可拆卸式，拿掉頂蓋可以看到柜頂的四角有吊環，用于起吊和裝運

　　D、外部經磷化處理，然后采用靜電環氫粉末噴涂

　　E、柜架分成母線室、功能單元室、電纜室三個相互隔離區間，可防止事故擴散和便于帶電維修

　　2、功能單元(抽屜部分)

　　A、功能單元：饋電單元、電動機單元、公用電源單元

　　B、抽屜單元高度模數為200mm，分為1/2單元、1單元、1.5單元、2單元、3單元五個尺寸系列，單元回路額定電流630A以下

　　C、每臺MC柜最多能安裝9個一單元的抽屜或18個1/2單元的抽屜

　　D、隔室的門板由主開關的操作機構與抽屜進行機械連鎖，主開關在合閘位置時，抽屜不能抽出

　　E、主開關的操作機械可用一把掛鎖鎖定在合閘或分閘位置，可安全地進行電器設備的維修

　　F、功能單元背面具有主電路進出線插頭、輔助電路二次插頭及接地插頭

　　G、接地插頭使抽屜在分離試驗連接位置時，保證了保護電路的連續性

　　H、功能單元隔離室采用金屬隔板隔開

　　I、隔室中的活門，隨著抽屜的推進和拉出自動打開和封閉，使之在隔室中不會觸及垂直母線

　　J、抽屜單元采用旋轉式推進機構，具有三位置功能、操作簡單可靠

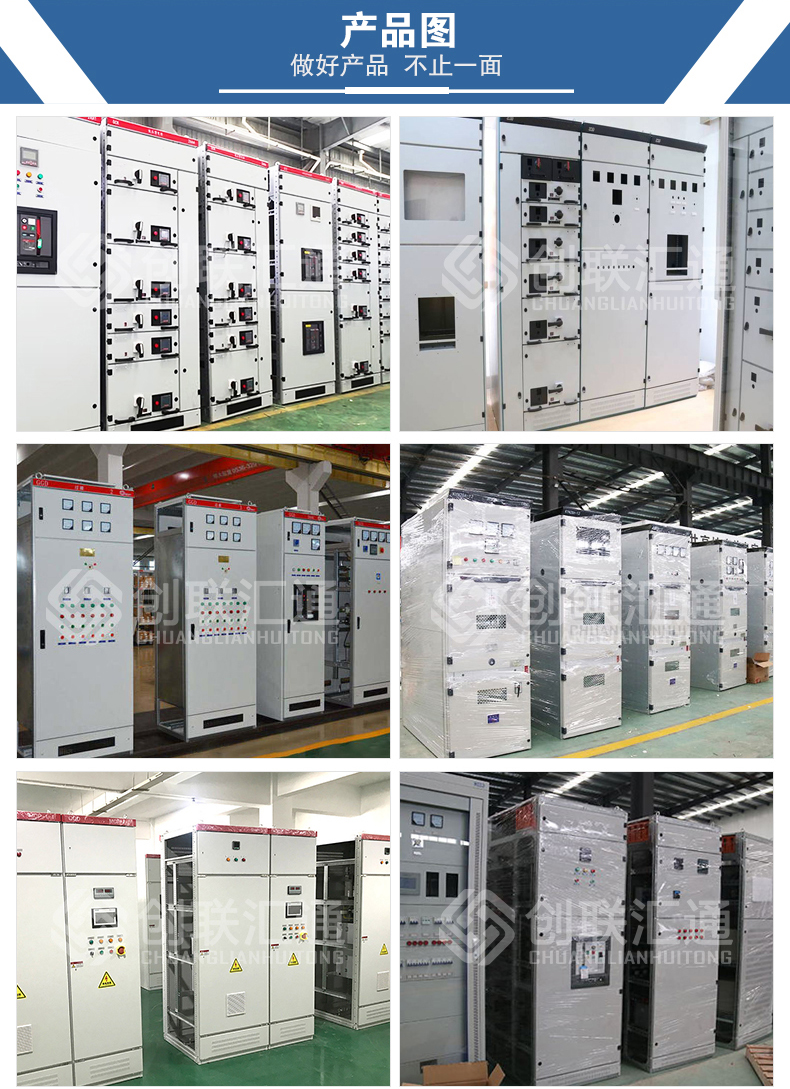

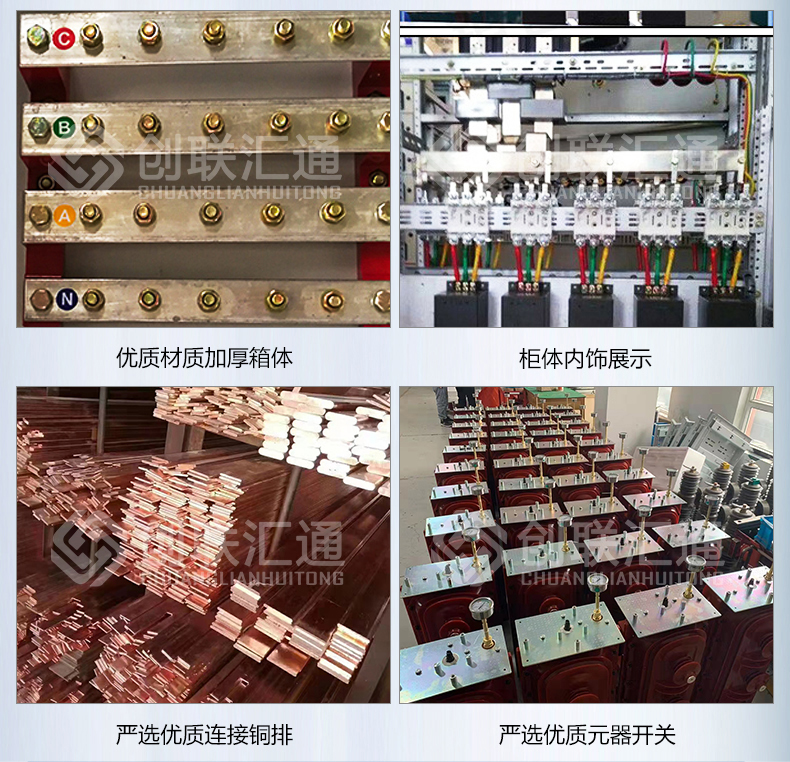

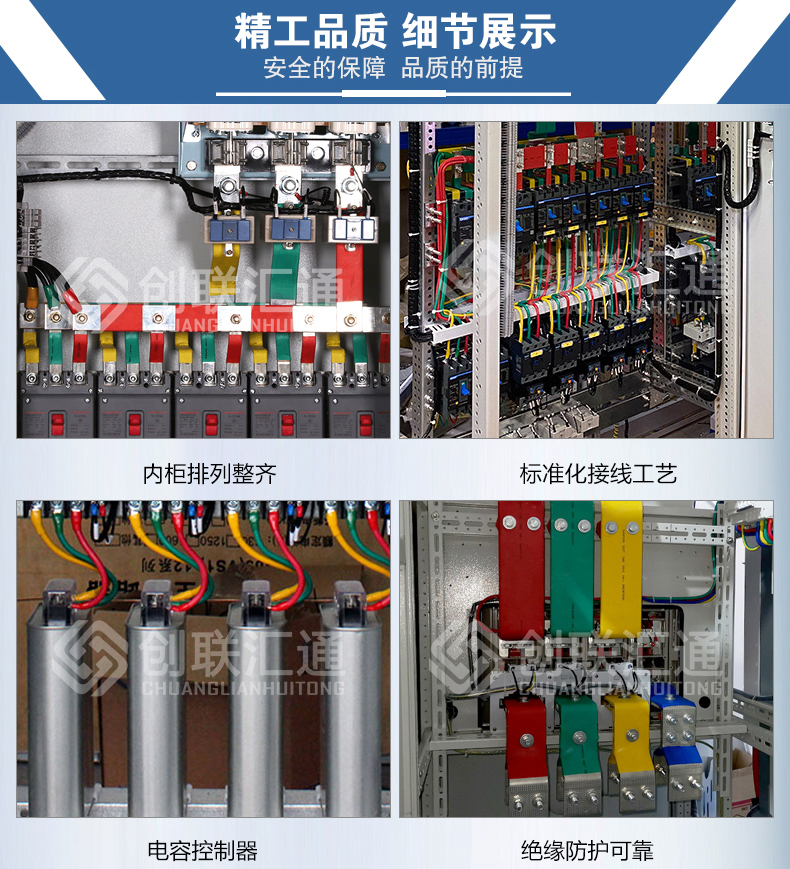

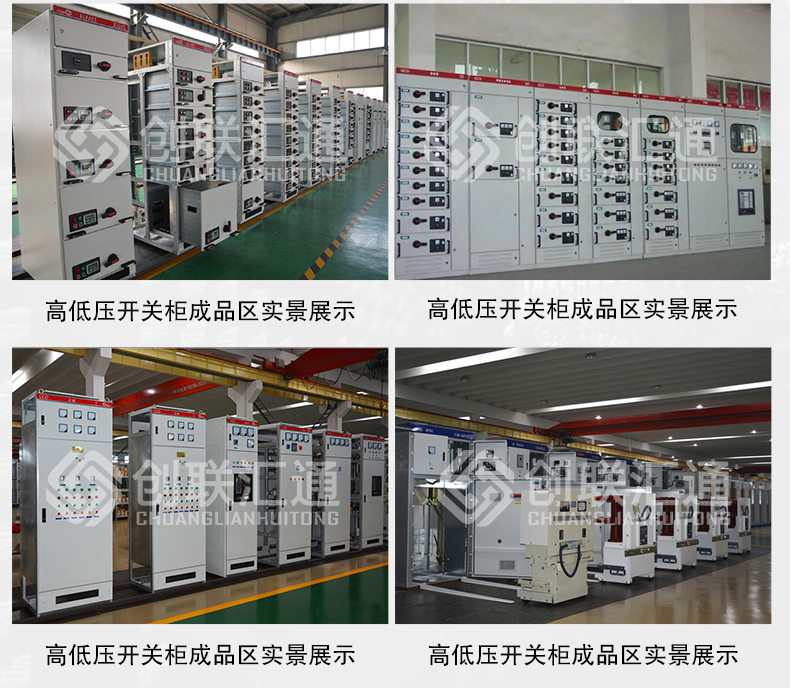

產品圖片

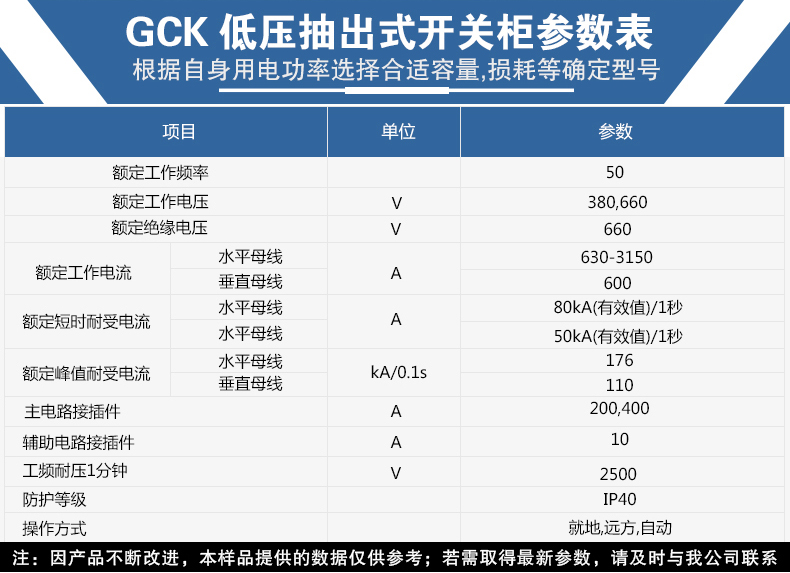

產品參數
