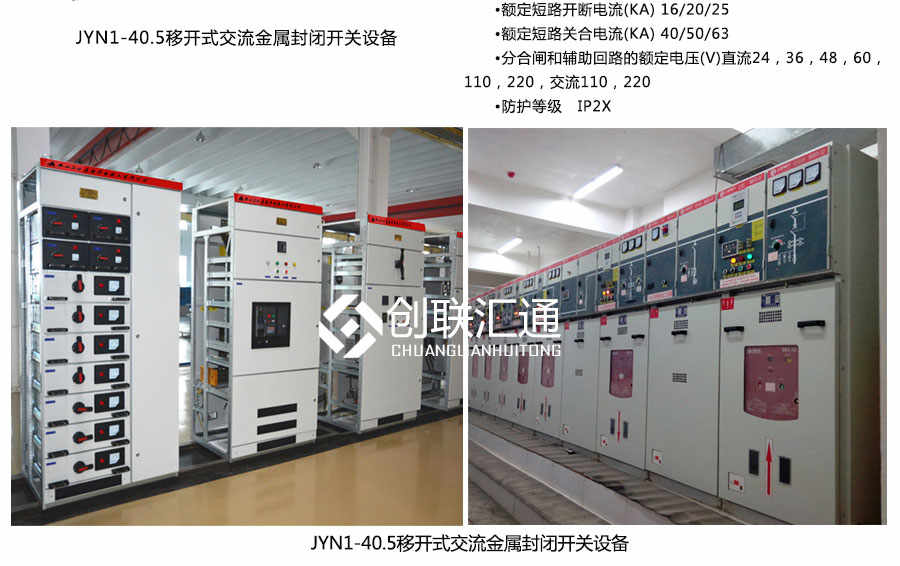

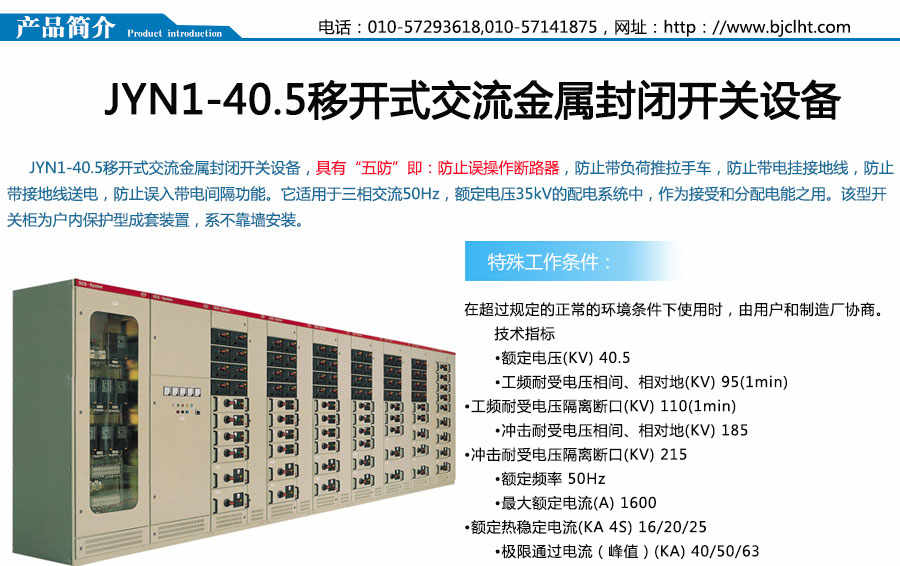

JYN1-40.5系列移開式開關柜設備

額定電壓

kV

40.5

主母線額定電流

A

630、1250、1600

配用斷路器額定電流

A

630、1250、1600

1min工頻耐受電壓

kV

極間及極對地95

雷電沖擊耐受電壓

kV

極間及極對地185

輔助回路、控制回路的工頻耐受電壓

V/min

2000

額定頻率

Hz

50

額定短路開斷電流

kA

20、25、31.5、40

額定短時耐受電流（額定短路持續時間）

kA/4S

20、25、31.5、40

額定峰值耐受電流

kA

50、63、80、100

額定短路關合電流

kA

50、63、80、100

控制回路額定電壓

V

DC：110、120  AC：110、120

外形尺寸

mm

1180x2400x2925

防護等級

IP2X

重量

Kg

約1500
