詳述干式變壓器與油浸式變壓器的區別

 干式變壓器與油浸式變壓器的區別“當然相同的是都是電力變壓器，都會有作磁路的鐵芯， 作電路的繞組。而最大的區別是在“油式”與“干式”。也 就是說兩者的冷卻介質不同，前者是以變壓器油（當然還有 其它油如β油）作為冷卻及絕緣介質，后者是以空氣或其它 氣體如SF6等作為冷卻介質。油變是把由鐵芯及繞組組成的 器身置于一個盛滿變壓器油的油箱中。干變常把鐵芯和繞組 用環氧樹脂澆注包封起來，也有一種現在用得多的是非包封 式的，繞組用特殊的絕緣紙?jiān)俳n專用絕緣漆等，起到防止 繞組或鐵芯受潮。

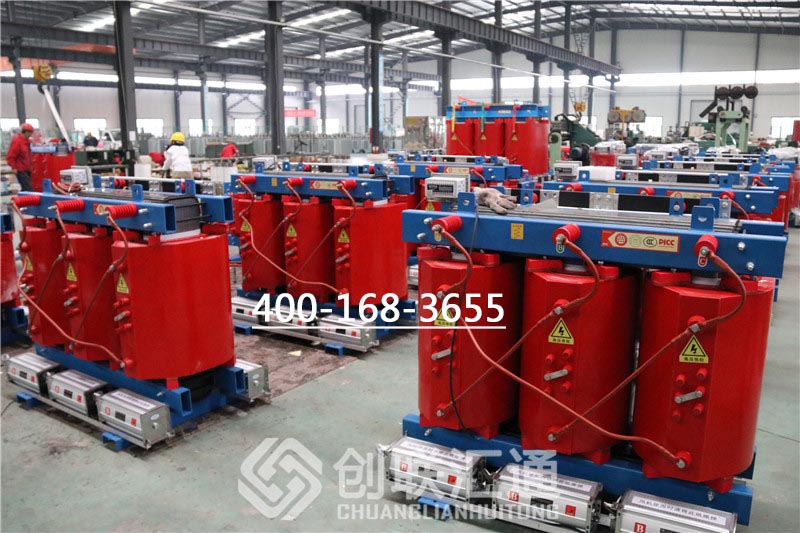

干式變壓器圖

油浸式變壓器與干式變壓器的最大區別就是有沒有“油”， 而由于油是液體，具有流動性，油浸式變壓器就一定是有外 殼的，外殼內部是變壓器油，油中浸泡著變壓器的線圈，從 外面是看不到變壓器的線圈的；而干式變壓器沒有油，就不 用外殼了，能直接看到變壓器的線圈；還有一個特性就是油 浸式變壓器上面有油枕，內部存放著變壓器油，但現在新式 油浸變壓器也有不帶油枕的變壓器生產；

油浸式變壓器為了散熱方便，也就是為了內部絕緣油的流動 散熱方便，在外部設計了散熱器，就象散熱片一樣，而干式 變壓器卻沒有這個散熱器，散熱靠變壓器線圈下面的風機， 該風機有點象家用空調的室內機；

油浸式變壓器由于防火的需要，一般安裝在單獨的變壓器室 內或室外，而干式變壓器肯定安裝在室內，一般情況下安裝 在低壓配電室內，和低壓配電柜并排安裝

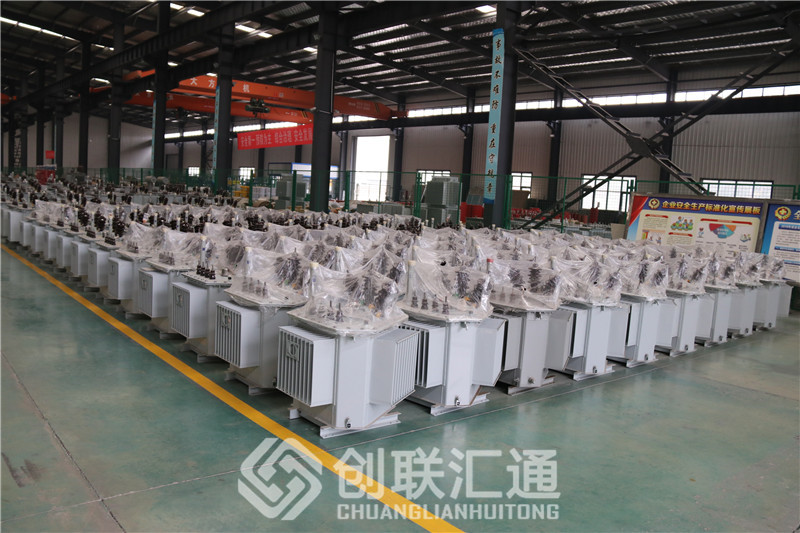

油浸式變壓器圖

干式變壓器大多應用在需要“防火、防爆”的場所，一般大 型建筑、高層建筑上易采用；而油式變壓器由于“出事”后 可能有油噴出或泄漏，造成火災，大多應用在室外，且有場 地挖設“事故油池”的場所

干式變壓器一般用樹脂絕緣，靠自然風冷，大容量靠風機冷 卻，而油式變壓器靠絕緣油進行絕緣，靠絕緣油在變壓器內 部的循環將線圈產生的熱帶到變壓器的散熱器（片）上進行 散熱

在綜合建筑內（地下室、樓層中、樓頂?shù)龋┖腿藛T密集場所 需使用干變。油變采用在獨立的變電場所。

箱變內變壓器一般采用箱變。戶外臨時用電一般采用油變。

在建設時根據空間來選擇干變和油變，空間較大時可以選擇 油變，空間較為擁擠時選擇干變。
