箱式變電站組成

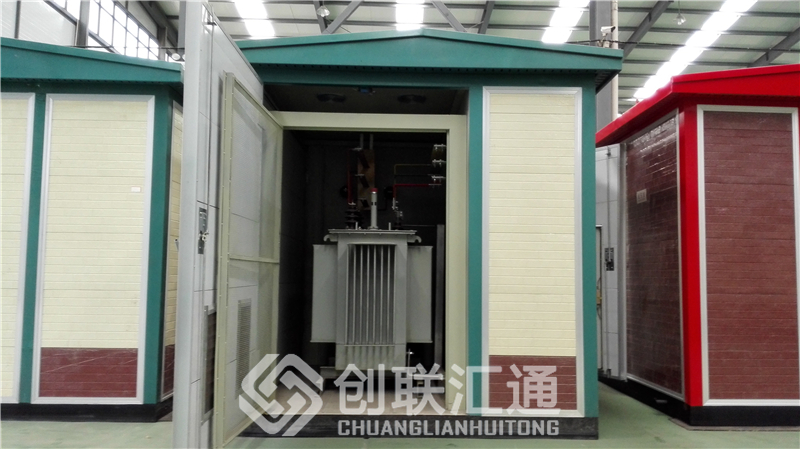

箱式變電站是由變壓器、開關柜、高低壓配電裝置、保護裝置及計量裝置等組成的一種新型電力設備。它主要由變壓器、高壓開關柜、無功補償裝置及二次控制回路等組成，一般為金屬封閉箱式結構

1、高壓柜：

高壓配電柜又可稱為高壓開關柜，是指用于電力系統發電、輸電、配電、電能轉換和消耗中起通斷、控制或保護等作用，電壓等級在3.6kV~550kV的電器產品，主要包括高壓斷路器、高壓隔離開關與接地開關、高壓負荷開關、高壓自動重合與分段器，高壓操作機構、高壓防爆配電裝置和高壓開關柜等幾大類。高壓開關制造業是輸變電設備制造業的重要組成部分，在整個電力工業中占有非常重要的地位。

2、高壓計量柜

一般都裝設專用的高壓電能計量柜，供電能計量用，即所謂的高供高計方式

3、變壓器

變壓器（Transformer）是利用電磁感應的原理來改變交流電壓的裝置，主要構件是初級線圈、次級線圈和鐵心（磁芯）。在電器設備和無線電路中，常用作升降電壓、匹配阻抗，安全隔離等。主要功能有：電壓變換、電流變換、阻抗變換、隔離、穩壓（磁飽和變壓器）等。按用途可以分為：配電變壓器、電力變壓器、全密封變壓器、組合式變壓器、干式變壓器、油浸式變壓器、單相變壓器、電爐變壓器、整流變壓器等

4，低壓進線柜
低壓進線柜組成：三個電流表A，一個電壓表V，一個萬能轉換開關(測量電壓用)，一個溫度控制儀WK，合閘按鈕、分閘按鈕，合閘指示燈、分閘指示燈，隔離開關QS，斷路器QF，電流互感器TA等元件組成。

5，低壓出線柜：它的作用用來分配和輸送電能，他和高壓 出線柜不同，它是通過母線槽和電纜直接連接到配電箱供電給需要使用的設備，開關一般是塑殼斷路器

6、補償柜

電力系統中的負載類型大部分屬于感性負載，加上用電企業普遍廣泛地使用電力電子設備，使電網功率因數較低。較低的功率因數降低了設備利用率，增加了供電投資，損害了電壓質量，降低了設備使用壽命，大大增加了線路損耗。為了改善電網功率因數低下帶來的能源浪費和這些不利供電生產的因素，必須使電網功率因數得到有效的提高。顯然這些無功功率如果都要由發電機提供并遠距離傳送是不合理的，通常也是不可能的。合理的辦法就是在需要無功功率的地方產生無功功率，即增加無功功率補償設備與裝置
