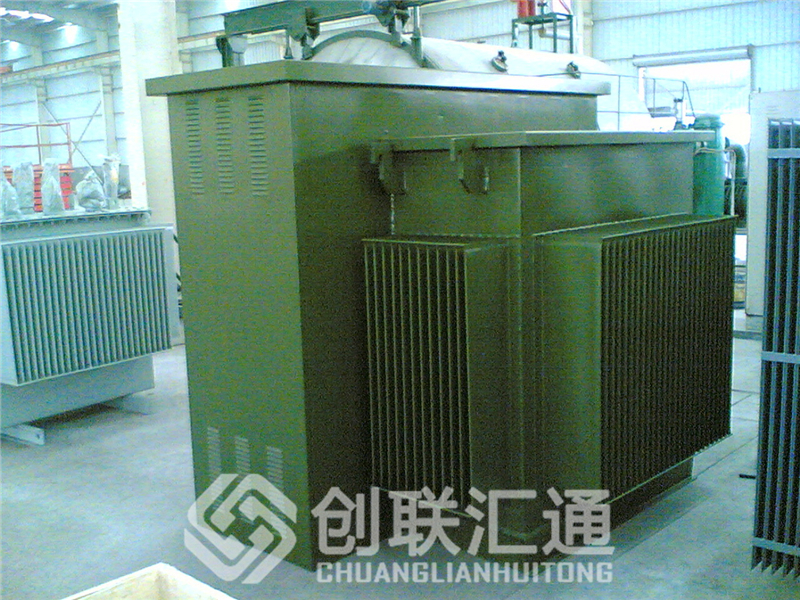

YB6-預制室外箱式變電站

YB6系列是集高壓控制、保護、變配電于一體的美式箱式變電站。通常用于城鄉配電系統。本產品的高壓負荷開關和高壓熔斷器安裝在變壓器油內，有兩種結構:同情況下與變壓器配套使用，不同情況下與變壓器配套使用。

高壓額定電壓10kv /0.4KV高壓電壓12kv低壓額定電壓0.4 kv額定頻率50hz高壓斷路器熱穩定能力20ka /2S低壓主回路開關額定短路分斷能力35ka低壓配電回路開關額定短路分斷能力35ka高壓負載開關傳遞電流>1500A噪聲級<50dB外殼防護等級不低于IP3X

型號的含義

特點

1。結構緊湊，體積小，體積為同容量歐式變電站的1/3-1/5。它有效地減少了占地面積。

2. 全密封，全絕緣結構，不需要絕緣距離。這樣可以保護人身安全。

3.高壓布線既可用于環網，也可用于終端，具有較高的可靠性和靈活性。

4. 該變壓器性能優良，損耗低，噪聲低，溫升低，過載能力高，抗沖擊能力強，抗短路能力強。

5. 電纜頭有兩種類型:200A彎頭連接器和600A“T”型固定電纜連接器。均可配備全絕緣的鋅O避雷針。200A肘形接頭可與負載插頭配合使用，并具有絕緣開關功能。

變壓器參數

參數負載開關

環境條件—環境溫度:+40℃，最小-30℃-海拔≤1000m -風速:約34m/s(≤700Pa) -濕度:日平均相對濕度≤95%;月平均相對濕度≤90% -防震:水平加速度:0.4m/s2，垂直加速度≤0.15m/s2 -安裝位置坡度:≤3°-安裝環境:環境無明顯腐蝕性或易燃氣體污染，無強烈的觸感。
